详细说明
MS2009/R系列气密检测仪
1、特点
- 高精密度
- 高可靠性和稳定性，长达两年的质量保证期
- 自动线性校正
- 高效率，可实现多通道、多零件同时检测
- 易于安装和使用，可直接放置和固定于测试平台上，自带支架
- 自带气路接口和气压显示
- 4.3” TFT LCD 触摸屏显示器，显示更清晰、操作更方便
2、应用领域
适合运用于以下行业与技术的泄漏与密封性检测与测试：
- 焊接工艺、涂胶工艺、装配工艺；
- 汽车、医药、气动、液压、电子、电气、家电及其它行业
3、技术参数
| 项目 | 参数 |
| 检测方式 | Δp / Δt 压差法 |
| 测试模式 | 差压比较，压力衰减 |
|
测试压力范围 |
标准： - 1 ~ 0 Bar （真空） - 0 ~ 0.35 Bar (35000 Pa) - 0 ~ 1 Bar - 0 ~ 2 Bar - 0 ~ 3.5 Bar - 0 ~ 5 Bar - 0 ~ 7 Bar - 0 ~ 10 Bar 其它压力范围可根据客户实际需求订制 |
|
分辨率 |
压差测量模式：0.001 mBar (0.1Pa) 直压测量模式：3.5 Bar以下为 0.01 mBar (1 Pa) 35 Bar 以下为 0.1 mBar (10 Pa) |
| 非线性误差 | < 0.3% |
| 测试精度 | 1.5% X |
| 测试程序 | 8, 通过I/O信号直接选择 |
| 通道数量 |
标准 1~ 4个独立通道，其它数量可根据客户需求进行定制 |
| 输入输出通讯协议 |
RS232，信号输出和远程控制 |
| 显示 | 4 .3” TFT LCD 触摸屏显示器 |
| 环境温度 | 0 ~ 40 ℃ |
| 环境湿度 | 45 ~ 85% RH |
| 电源电压 |
200~240 VAC - 50/60Hz 或 115 VAC - 50/60Hz |
| 耗电 | 待机：< 10 W; 测试：< 100 W |
| 重量 |
15 kg |
| 气源要求 | 清洁和压力稳定的干燥空气 |
4、外形尺寸
| 型号 | W x H x D |
| MS2009/1R | 325 X 290 X 355mm |
| MS2009/2R | 325 X 290 X 355mm |
| MS2009/3R | 440 X 290 X 355mm |
| MS2009/4R | 440 X 335 X 355mm |
5、外形示意图

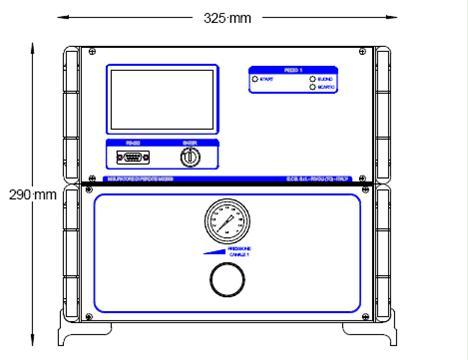

MS2009/1R 前示意图

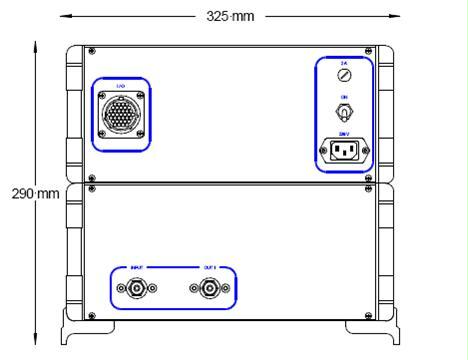

MS2009/1R 后视图

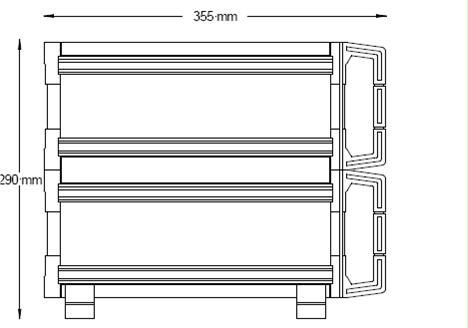

MS2009/1R MS2009/2R MS2009/3R侧视图

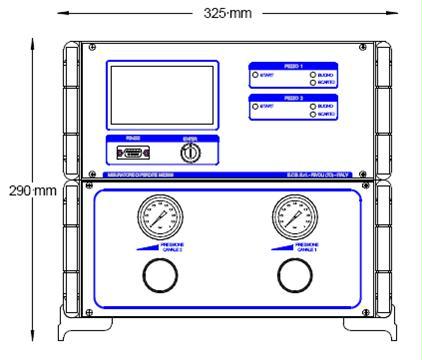

MS2009/2R前视图

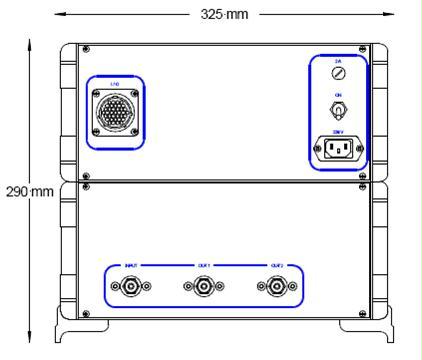

MS2009/2R后视图

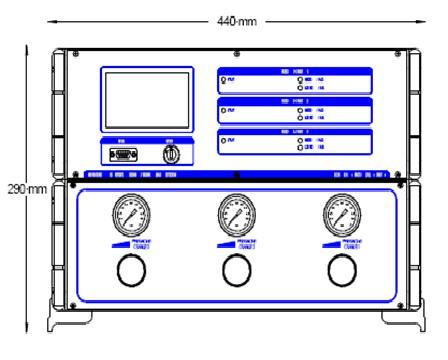

MS2009/3R前视图
MS2009/3R后视图
MS2009/4R前视图

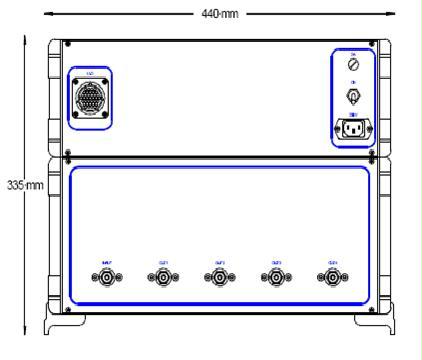

MS2009/4R后视图

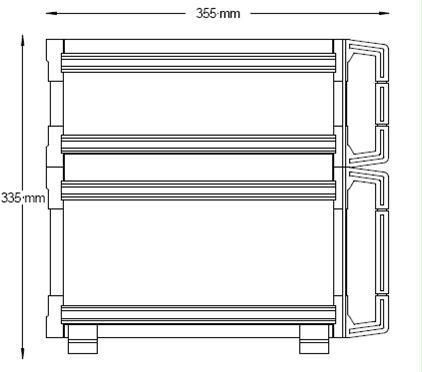

MS2009/4R 侧示图
