详细说明
MS2000/5+5 车灯测试与电源系统
1、应用:
汽车前大灯与尾灯测试。
包括汽车与摩托车及其它机车工业的车灯的耐久性测试、电流检测、点亮测试、灯泡测试等。
2、技术特点:
- 配置了CPU用于进行控制;
- 有过热保护和短路保护功能的开关电源提供电源;
- 运用了固态继电器,FET技术的开关技术;
- 文字与数字 LCD 显示, 4 x 20字节;
- 16键键盘,带测试参数修改保护钥匙;
- PLC 水平I/O信号(24V,DC,PNP标准);
- 每个测试产品配备一个高功率开关电源。
3、技术参数:
输出数量 | 5, 10 (1 or 2 车灯, 每个车灯最多5个灯泡) |
评估载荷 | 功率或电流 |
显示 | LCD,4行显示,每行20个字节 |
键盘 | 16 键键盘,带数据安全保护钥匙 |
接口 | RS 232, 用于数据传输 |
程序数量 | 4 |
测试模式 | 2 (自动或手动) |
输出电压 | 11 V – 15 V DC |
最大输出电流 | 13 A 最大 |
灯泡最大电流设置范围 | 0 ~ 9,999 A |
灯泡最小电流设置范围 | 0 ~ 9,999 A |
灯泡测试时间设置范围 | 0 ~ 9,999 S |
测试产品数量 | 1 or 2 (同步) |
每个产品灯泡数量 | 最多为 5 |
非线性误差 | 小于 0.3 % |
I/O信号 | PNP类型, 与PLC兼容为标准 (可定制NPN类型) |
电源 | 标准230 VAC,可定制110 VAC |
尺寸 |
440 x 290 x 355 (W x H x D) |
4、工作原理:
该设备系统包含一个CPU(中央处理器单元),用于控制:
- 显示测试参数和结果的文字数字;
- 用于测试参数设置和测试结果翻页显示的16键键盘;
- 一系列与PLC通讯的I/O卡;
- 为测试产品提供电源的高功率开关电源;
- 用于驱动每个测试产品上不同灯泡的一系列I/O卡及其相关的固态继电器。
所有测试参数被储存在一个稳定的非易失性静态存储器内,只有在保护钥匙准许的情况下才可以进行修改。这样,就可以避免无意的和未经授权的数据修改。
当设备加电开通时,设备从内部的非易失性静态存储器载入测试参数,等待START 1和START 2 两个开始启动的输入信号。如果两个输入是同时激发的,设备就同时启动产品1和产品2的测试。
当输入信号由PLC激发时,测试循环开始。一个测试循环包括以下步骤:
1).耐久测试
灯泡1、2、3、4和5被激发点亮根据指定的时间进行耐久测试;
2).过电流检测
当所有灯泡打开点亮,如果短路检测继电器后面的电流如果超出13A,测试周期失败,设备激发测试产品的所有REJECT不合格输出;
3).点亮测试
每个车灯的灯泡1、2、3、4和5通过开和关进行一定数量的闪光循环,闪光周期中开和关的时间也是可通过程序进行控制。
4).L1灯泡测试
除了灯泡1即L1外,其它的灯泡全部关闭,L1按照设定的时间保持点亮。过了点亮时间后如果其电流值高于8A,REJECTED L1,即L1不合格信号输出被激发,测试周期随即失败停止。除此以外,电流值还会得到测量,并与相应的最小和最大限值进行比较:如果电流值介于最大值和最小值之间,测试照常进行;否则L1不合格信号输出被激发,测试周期随即失败停止。
5).L2 灯泡测试
L2开关打开并按照设定的时间保持点亮。过了点亮时间后如果其电流值高于8A,REJECTED L2,即L2合格信号输出被激发,测试周期随即失败停止。除此以外,电流值还会得到测量,并与相应的最小和最大限值进行比较:如果电流值介于最大值和最小值之间,测试照常进行;否则L2不合格信号输出被激发,测试周期随即失败停止。
6).L3灯泡测试
L3开关打开并按照设定的时间保持点亮。过了点亮时间后如果其电流值高于8A,REJECTED L2,即L3格信号输出被激发,测试周期随即失败停止。除此以外,电流值还会得到测量,并与相应的最小和最大限值进行比较:如果电流值介于最大值和最小值之间,测试照常进行;否则L3合格信号输出被激发,测试周期随即失败停止。
7).L4灯泡测试
L4关打开并按照设定的时间保持点亮。过了点亮时间后如果其电流值高于8A,REJECTED L4即L4合格信号输出被激发,测试周期随即失败停止。除此以外,电流值还会得到测量,并与相应的最小和最大限值进行比较:如果电流值介于最大值和最小值之间,测试照常进行;否则L4合格信号输出被激发,测试周期随即失败停止。
8).L5灯泡测试
L5关打开并按照设定的时间保持点亮。过了点亮时间后如果其电流值高于8A,REJECTED L5即L5格信号输出被激发,测试周期随即失败停止。除此以外,电流值还会得到测量,并与相应的最小和最大限值进行比较:如果电流值介于最大值和最小值之间,测试照常进行;否则L5合格信号输出被激发,测试周期随即失败停止。
9).合格结果输出
如果产品通过了前面所有的测试步骤,设备激发GOOD合格信号输出。
如前所述,每个灯泡都有它自己的由编程所控制的测试时间、最小电流、最大电流。如果不需要测试某一个灯泡只要简单地将它的测试时间设置为0秒。
上面所描述的测试周期是指所有灯泡都开通的自动测试模式。在自动测试模式中,最后一个开通的灯泡保持一直点亮,直到STEP 输入信号变为1(24V)。这个特点在测试最后必须使用人工调节产品(如投影)时可以用到。
设备也可以采用人工模式进行操作,在这个模式下,所有的测试模式都是在STEP输入信号控制下进行的。
RESET输入信号可以停止并重新对设备进行设置,哪怕设备正在工作中。
对产品1和产品2的测试,设备有两个独立的供电电源:当START 1输入信号被激发,第一个电源被联接到产品1的灯泡输入;当START 2输入信号被激发,第一个电源被联接到产品2的灯泡输入。这样,设备就可以单独独立地测试两组灯泡,也可以同时对两组灯泡进行检测。
5、示意图

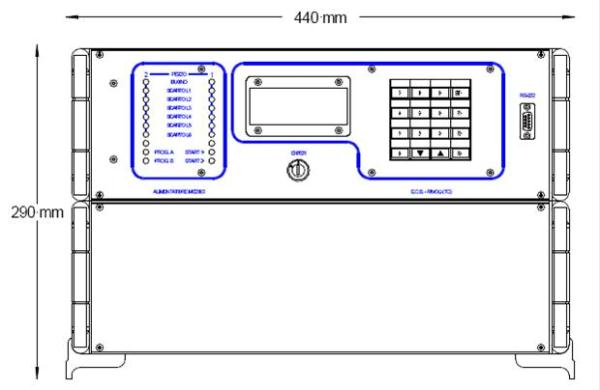

MS2000/5+5 前示意图

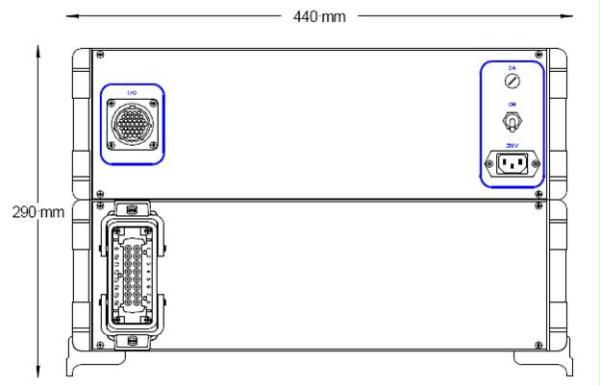

MS2000/5+5 后示意图

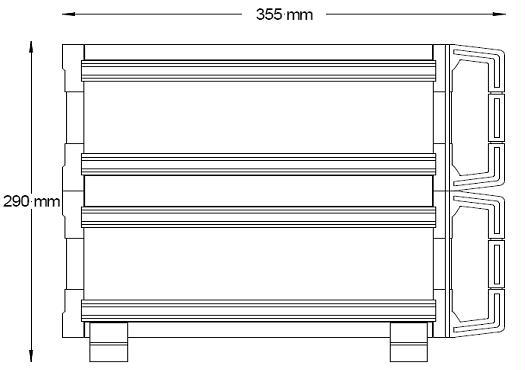

MS2000/5+5 侧示意图
