详细说明

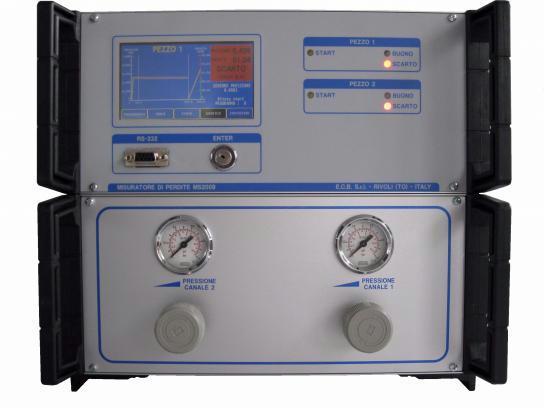

MPO2010 系列流量与泄漏测试仪
1、特点
- 高精密度
- 高可靠性和稳定性，长达两年的质量保证期
- 自动线性校正
- 高效率，可实现多通道、多零件同时检测
- 易于安装和使用，可直接放置和固定于测试平台上，自带支架
- 自带气路接口和气压显示
- 4.3” TFT LCD 触摸屏显示器，显示更清晰、操作更方便
2、应用与领域
适合运用于以下行业与技术的泄漏量，进而进行密封性检测与测试：
- 焊接工艺、涂胶工艺、装配工艺；
- 汽车、医药、气动、液压、电子、电气、家电及其它行业
3、工作技术原理
流量测试仪用于零件、部件或产品在大气中的泄漏空气流量值，并可以事先设定的允许泄漏值相比较，从而判定产品是否合格。

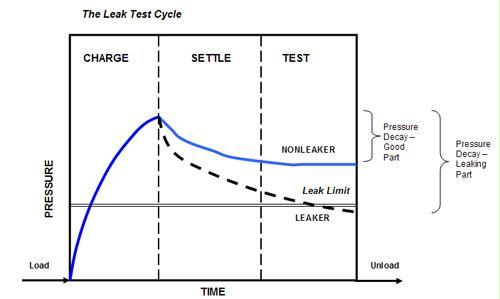

测量过程包括以下三个基本步骤：
- 充气加压（或抽真空，如果是在真空下测量）：
对一个或多个测量的产品加压或抽真空到所设定的测量压力。其中包含一定加压 或抽真空后的保持时间。
- 测量：
测量泄漏量，并将所测得的泄漏量与允许泄漏量值进行比较；如泄漏量在允许值以内则判定合格，在允许值
以外则判定不合格。
- 压力排空：
排出压缩空气或由真空恢复至常压，并以打印或显示等形式报告测试结果，并进行数据储存。
4、技术参数
| 通道数量 |
MP02010/1: 单通道 MP02010/2: 2 通道 MP02010/3: 3 通道 MP02010/4: 4 通道 |
| 检测方法 | 利用流量传感器直接进行流量测量 |
| 测试压力范围 |
标准： - -1 ~ 0 Bar （真空） - 0 ~ 0.35 Bar (35000 Pa) - 0 ~ 1 Bar - 0 ~ 2 Bar - 0 ~ 3.5 Bar - 0 ~ 5 Bar - 0 ~ 7 Bar 其它压力范围可根据客户实际需求订制 |
| 压力测量分辨率 |
3.5 Bar 以下： 0.1 mBar (10 Pa), 3.5 Bar~35 Bar ：1.0 m Bar (100 Pa),， |
| 非线性压力误差 | 低于0.3 % |
| 流量测量范围及分辨率 |
标准： 其它流量范围可根据客户实际需求订制 |
| 非线性流量误差 | 低于1 % |
| 显示 | LCD -TFT, 彩色图像显示, 4.3” 触摸屏显示器 |
| 输入输出通讯协议 | RS 232, 信号输出和远程控制 |
| 程序数量 | 8, 可通过I/O 信号进行直接选择 |
| 工作电压 | 11 V – 15 V |
| 电源电流 | 最大15 A |
| I/O 信号 |
A 级PLC, 光电 标准: PNP 24V DC 可选: NPN 24V DC |
| 电源 |
标准: 230 VAC – 50/60 Hz |
5、 尺寸
双通道： 325 x 290 x 355mm (W x H x D)
6、尺寸示意图

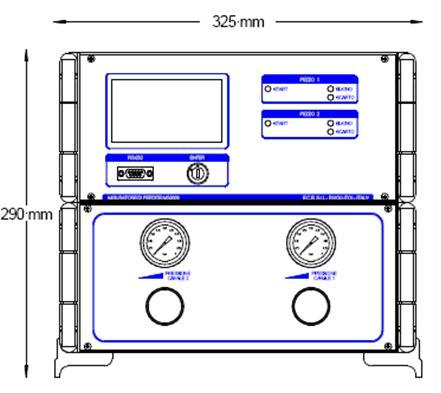

双通道MP02010/2前示意图

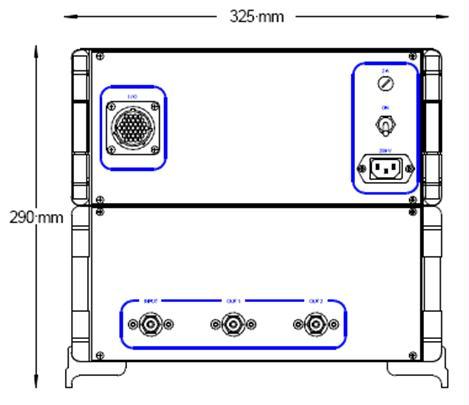

双通道MP02010/2后示意图

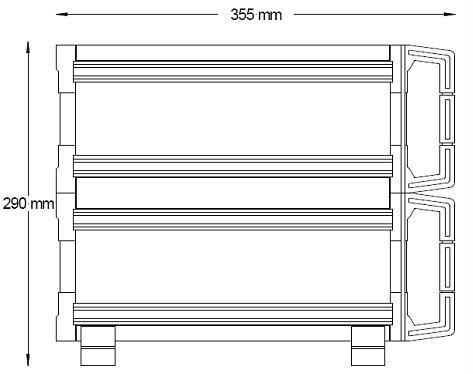

双通道MP02010/2侧示意图
